重汽豪沃淋浴车

车型概述

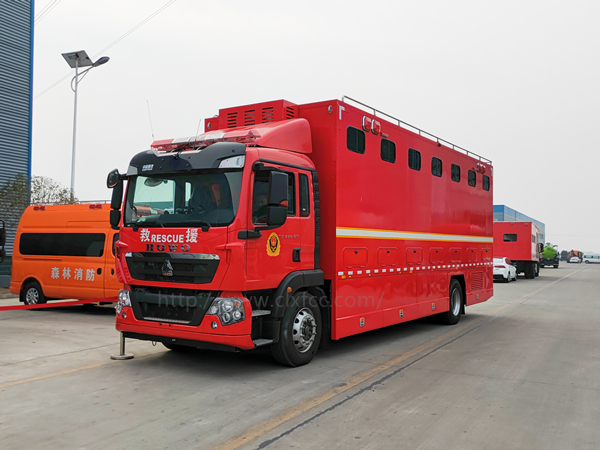

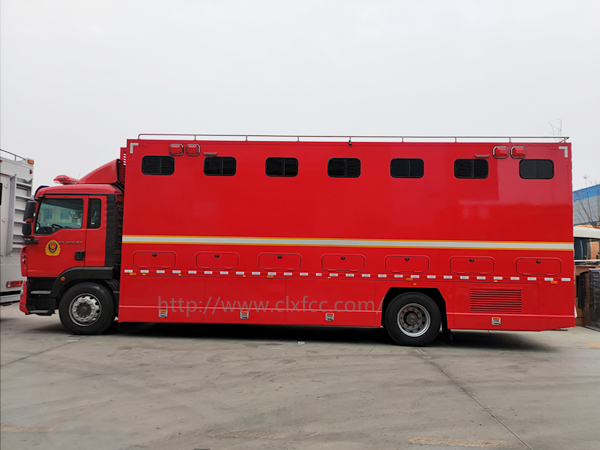

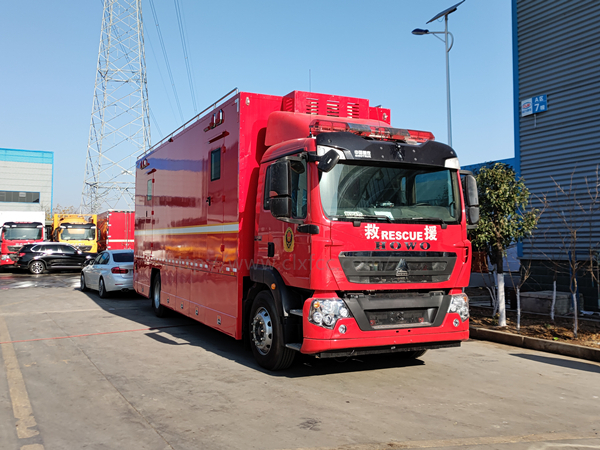

重汽淋浴车采用豪沃特种地盘底盘ZZ5187XXYN711GF1进行改装，车内设计安装储水装置、水加热装置、保温方舱、淋浴装置、水电油供给系统，有独立的更衣间、洗浴间；整车自备发电机组，也可使用外接电源保证设备的正常工作；车内配制不锈钢水箱，可吸取符合战时饮用水标准的地表水，经水质净化后，保证洗浴需要，也可直接使用市政用水；利用全自动控制燃油锅炉提供洗浴热水；在寒冷地域，暖风机对洗浴环境供暖。形成机动性强、适用范围广、便于机动的淋浴装备、为部队在野外执行任务时提供洗浴保障。

外形尺寸

长×宽×高：10730*2550*3980mm

质量参数

总质量：18000kg   整备质量：17870kg

前轮距/后轮距

1950mm/1848mm

最高车速

90km/h

底  盘  配  置

底盘型号

ZZ5187XXYN711GF1（东风商用车有限公司）

发动机型号

MC07.27-60/MC07.34-60

发动机功率/排量

202kw/2870;251kw/6870（可选装不同功率发动机）

轴数/轴距

2轴/5800mm

轮胎规格

275/80R22.5 18PR,11R22.5 18PR

采用全封闭驾驶室，全钢框架焊接，液压缸倾翻、带安全锁止装置，为高强度安全驾驶室，悬挂优良，可适应恶劣地形环境。驾驶室内部自带冷暖空调、收音机等。

上 装 总 体 布 置

总体布置

箱厢体采用聚氨酯发泡技术制作的保温厢体，外蒙皮为1.5mm厚防锈铝板、内蒙皮为2mm厚玻璃钢板。

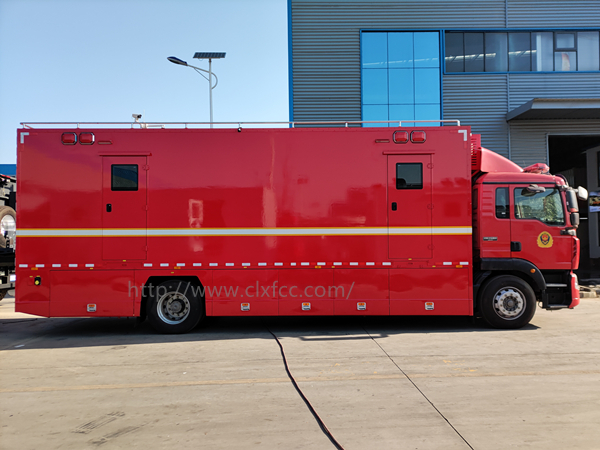

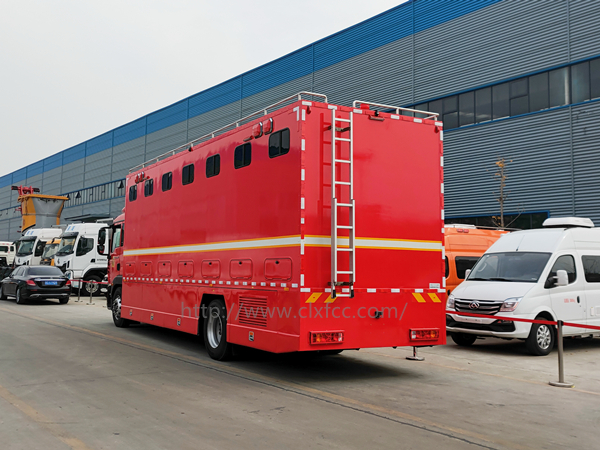

车厢内部内共有3个区域，分别为后更衣区、中淋浴区、前锅炉区，更衣区设有后门和侧门，更衣间门口处设有门梯灯；厢体后端设有登顶梯，护栏。

设备间在厢体前端：车厢内部前端为燃油热水锅炉、7KW柴油发电机、水泵、精密过滤器、暖风机、灭火器、通风窗、照明灯；淋浴间设置多个淋浴喷头、U形不锈钢水箱（淋浴间前端、右端、后端设置水箱）、皂盒、通风窗、照明灯；更衣间为右侧扩展舱，内设有更衣柜、衣帽钩、照明灯、前端下部设有通风进气门、后端上部设有换气扇。

工艺要求

箱体复合板使用外铝蒙皮内玻璃钢蒙皮，中间为金属骨架结构，既保证了箱体的强度，又减轻了箱体重量。复合板中间填充保温隔热材料，既提高箱体整体强度也提高了保温隔热效果、防水、防潮。
